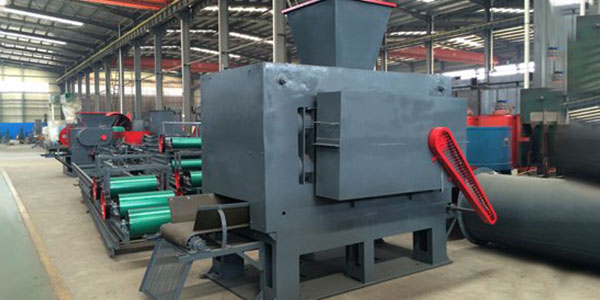

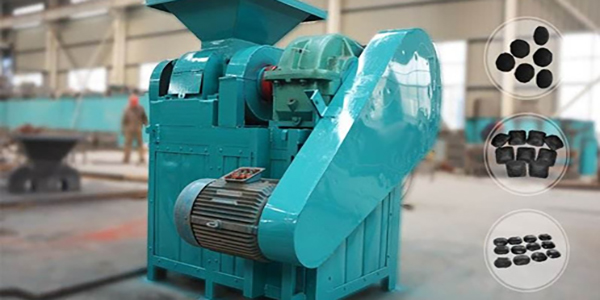

錳礦粉壓球機主要結構有傳動系統、主機架、減速器、皮帶運輸機、預壓裝置、輥套的球槽對位裝置、液壓系統及電控等幾部分組成。工作時物料定量、均勻地加入壓球機預壓裝置,使預壓裝置內保持穩定的料位,然后由預壓裝置中預壓螺旋將物料強制壓入對輥中間對物料進行預壓縮并輸送至兩只對輥的弧形槽口,兩只對輥表面均勻分布形狀相同的輥窩,通過嚙合傳動,使兩只對輥等速、反向旋轉,將輸送至槽口的物料咬入槽內并強制壓縮,隨著對輥繼續轉動,在其彈力及重力作用下脫球,隨著電動機連續轉動壓輥作周期性的轉動壓制成型運動,實現批量生產。主電機提供動力，動力通過V形帶傳遞到減速器，在減速器與主動軸之間通過聯軸器相連，實現動力的傳遞。壓球機上有一對輥軸，開始齒輪保證了二者同速反向轉動。液壓油缸對被動輥起到了支撐作用，液壓控制閥、液壓回路以及蓄能器確保了系統的壓力。貯料倉定量設備確保了物料能夠均勻進入到成型機料斗當中，通過調節閘板對物料的進入量進行調節。在設備運轉初始時，對輥對物料的壓力從小逐漸變大，達到最大的壓力后，成型壓力逐漸變小，保證成型的物料能夠順利脫球。
